干燥紙頁后的濕熱空氣，含有大量熱能，雖然大都經過一個熱回收裝置回收余熱后，再排放到外部環境中去，但排放溫度仍然較高。人們想方設法地回收紙廠廢水、廢氣中的余熱，但是由于這些能源品味偏低、回收經濟效益不高、在紙廠中找不到合適的用能場所，所以造紙廠的余熱還有很大一部分被浪費了。

 1 當前紙廠典型的余熱回收方式

1.1 紙機干燥部密閉氣罩排風余熱回收

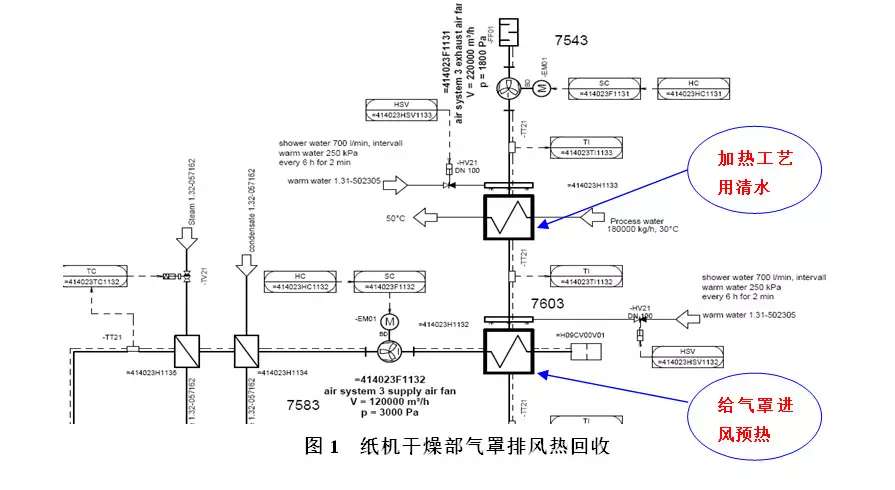

一般為兩級回收，如圖1所示，氣氣熱交換器給氣罩進風預熱、汽水熱交換器給紙廠清水加熱。

1.2 涂布機熱風/紅外干燥器余熱回收

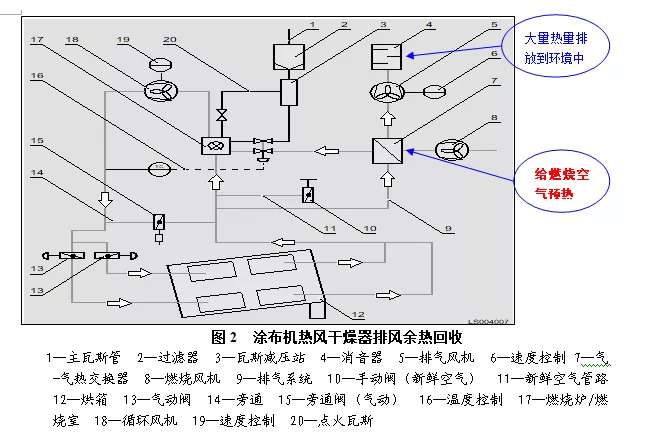

 涂布機熱風干燥器干燥紙頁后，熱風干燥器排風溫度約為325℃，濕度約為300～350g/kg干空氣，經過氣/氣熱交換器預熱進風后，溫度仍然高達200～250℃，含有大量熱能。如圖2所示。

1.3 衛生紙機楊克烘缸熱風干燥器余熱回收

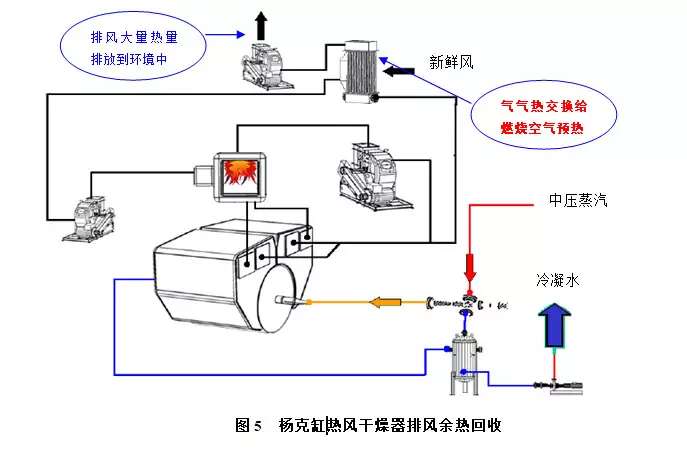

衛生紙機楊克缸熱風干燥系統排風，通過換熱器給新鮮風預熱后，排風溫度往往還高達230℃以上，濕度約為300～500g/kg干空氣，熱品味中等?；厥盏臒崃客ǔ閺S房通風提供熱量，但這樣只能利用其中很小一部分熱量，大部分的能源直接排空。如圖5所示。

2 既有熱風回收情況的分析

 以上方案都是利用排風余熱通過氣/氣換熱器、氣/水換熱器給工藝用風、工藝用水預熱，簡而言之，就是利用排風余熱作為熱源給介質加熱。

 如涂布機熱風干燥器排風余熱、衛生紙機楊克缸熱風干燥器排風余熱等，數量雖大，但品味又不太高，目前在紙廠還沒找到需求，只好散發到環境中去。

 3 優化方案的技術

冷量一般是通過壓縮機制冷，由電能轉化而來。對于冷量而言，還可以吸收式制冷，由熱能轉化。從能源利用的效率來說，由熱能轉化比由電能轉化效率更高，而且，紙廠里恰巧存在大量的，還沒有找到合適用途的中低品質余熱，這部分余熱可以用來通過溴化鋰制冷技術轉化成冷量，從而可以節省高品位的電能。

 紙廠內需要用冷的地方主要有兩類：空調系統、工藝低溫水系統（主要是施膠或涂布工作站及其它一些需要用冷的設備使用）。

 3.1 空調系統

幾乎所有的現代化紙廠都需要用到空調，來保障電器設備的放心運行以及滿足人們對工作環境的改良。

 3.2 低溫水系統

在紙廠中低溫水的使用范圍很小，一般而言，配備施膠或涂布的紙機都需要用到低溫冷凍水。其主要包括：涂料制備車間冷凍水系統、涂料工作站桶槽夾層冷凍水供水系統（working station feed tank）、涂布機涂布頭夾層冷凍水供應系統，如圖6所示。

 由于涂料制備系統和涂布機是兩個不同的系統，由不同的供貨商提供，一般紙廠都有兩套以上壓縮制冷系統，不僅消耗大量電力而且投資巨大。

本方案回收余熱的方法：先將熱風通過換熱設備，如熱管，轉化為一定溫度的熱水（一般85℃以上），然后將這些熱水通入溴化鋰制冷設備，回收熱水中可以利用的余熱，部分或全部替代當前所用的壓縮制冷裝置，制取低溫水，供空調及工藝使用，從而節省大量電力。

 4 經濟效益分析

 4.1 涂布紙機熱風干燥器排風余熱制冷量計算

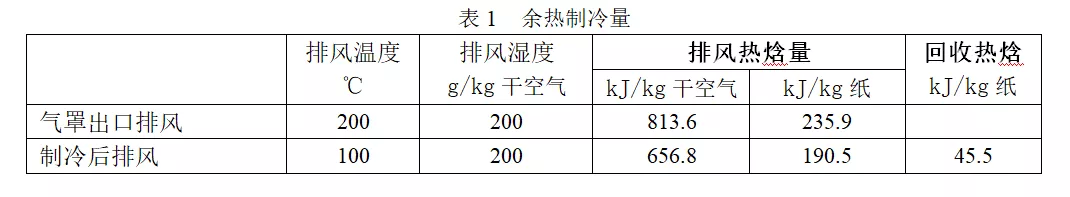

通過計算可知，一臺涂布機熱風干燥器排風余熱中，每小時可以回收的熱量為7994836.9kJ/h，這些熱量若用來制冷，制冷量為1776.6kW（6395869.5kJ/h）。

 4.2 衛生紙機熱風干燥器排風余熱制冷量計算

 通過計算可知，這臺衛生紙機楊克缸熱風氣罩排風余熱中，每小時可以回收的熱量為10734377.5kJ/h，這些熱量若用來制冷，制冷量為2385.4kW（8587502kJ/h）。

 5 結論

 這種余熱回收的方式，對于已運行的紙廠，可以與現有制冷系統聯合使用，極大地減少了用電；對于新建紙廠，還可以節省電制冷設備的投資，同時對于有生活設施的工廠（如食堂、宿舍、招待所）也可以提供冷源，節約空調系統的投資及其運行費用。同時，在冬天，冷量需求量減少的情況下，本系統制取的熱水也可以作為熱源使用，給紙漿、工藝用水、生活用水等加熱，還可以給廠房通風加熱甚至還可以給電廠鍋爐補水、入爐風預熱等使用。
